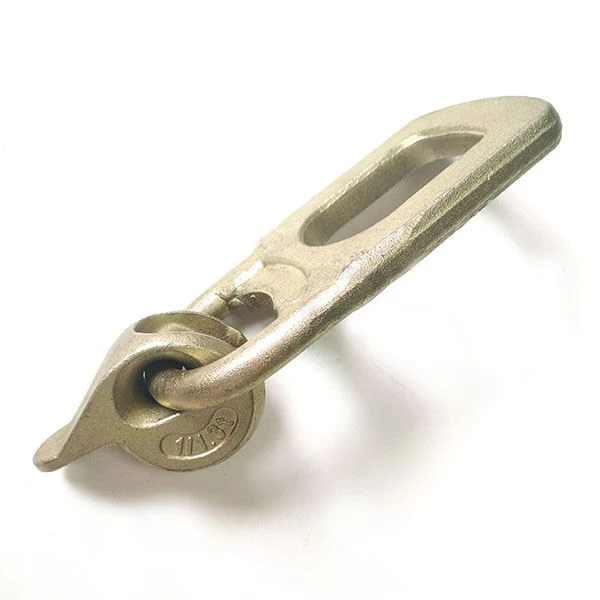

Lyftkoppling Lyftkopplingar 2.5 5 T

Lyftkoppling Kort introduktion:

Lyftkopplingen kallas även för DogBone Lifting Clutch. Den består av huvudkroppen med en utskjutande hävarm och en höghållfast bygel. Huvudkroppen har en "T"-öppning som kopplar in huvudet på ett DogBone-lyftankare. De kombinerade rotationsförmågan hos huvudkroppen och bygeln gör att en prefabricerad panel kan lyftas, vridas, lutas och/eller roteras under belastning. GME Ring Clutch består av en bygel och ett kopplingshuvud, bygeln är fri att röra sig i alla riktningar.

Kopplingen i varje lastgrupp matchar formen på urtagsformaren och har en låsbult som griper in i huvudet på det ingjutna lyftankaret. Ringkopplingarna är anpassade till lyftankarna genom kompatibel design samt genom att markera ankartyper och lastgrupper. Endast matchande komponenter passar ihop

När lyftkopplingens huvud sätts in i urtaget och ankarhuvudet, låser bulten ner ankaret från lyftkopplingens huvud. Lyftkopplingens gjuthuvud behöver speciell huvudbehandling för att förbättra det mekaniska beteendet. Den smidda bulten behöver samma material som huvudet. Lyftkopplingskroken gjordes med tillräckligt tjocklek och höghållfast stål. Den svetsade lyftkopplingskroken kräver hög kvalitet och djupt godkännande med röntgenmaskineri.

Vilka material är gjorda av lyftkoppling?

Genom Precision Casting and Forged producerade GME Precast CE-certifierad lyftkoppling (ringkoppling) med en högkvalitativ 35CrMoV specialgjuthuvudkoppling och smidd bult, för att säkerställa stabil kvalitet och hög prestanda. Supergjuten legering låsring. Lyftringen är av smidd legerat stål. 100 % spricktestad. Säkerhetsfaktor 5:1.

Betonglyftkopplingar har exklusivt designats och godkänts för användning med lyftankare.

● De finns i en rad arbetsbelastningsgränser.

● De har konstruerats så att de inte spontant kan lossa när systemet är belastat i någon riktning, förutsatt att de är anslutna till huvudet på rätt ankare i urtaget. När lyftet är klart och lasten släppt frikopplas kopplingen snabbt och enkelt.

● Identifieringsmärkningar krävs för att lyftöglan ska uppfylla AS 3850 – 2003.

● Lyftöglan måste provlastas var 12:e månad enligt AS 3850–2003.

● Lifting Eye har en FOS (säkerhetsfaktor) på inte mindre än 5 enligt AS 3850 – 2003.

Ytbehandling och skydd för kopplingen:

självfärgad och skyddad med varmförzinkad, elförzinkad och spraymålning, såsom gul, beroende på kundernas detaljerade önskemål.

Märkt med varumärke, arbetsbelastningsgräns, batchnummer, spårbar på kvalitet och mycket användbar för arbetare. Speciella specifikationer och märken kan göras enligt kundernas krav.

US Standard Lifting Eye Dimension and Specification (Lämplig förALP Lyftstift Ankare)

Stil1: Lyftkoppling

Stil2: Ringkoppling

Märklasten har en säkerhetsfaktor på 5:1.

Kinesisk lyftkopplings mått och specifikation (från GPS):

Hur man använder den prefabricerade lyftkopplingen och lyftankaret för att lyfta panelen?

①Limonteringskoppling för prefabricerad betong fästs vid lyftankaret genom att sänka kopplingsslitsen över ankaret; och vrid sedan kopplingsfliken tills den vilar på betongytan.

②Lasten höjs och ankaret tar full spänning.

När panelen roterar till vertikalt läge kommer kopplingen i kontakt med betongytan; detta överför lyftkraften till betongen; ankaret förhindrar att kopplingen glider ut ur tomrummet

④Att lyfta bort från fliken är också säkert förutsatt att fliken inte reser sig mer än 30 grader från betongytan.

Hur inspekterar och underhåller du lyftöglan och lyftkopplingen regelbundet för säkerhets skull?

Alla kritiska dimensioner är unika för GME-konstruerade och tillverkade komponenter och verifierade genom testning.

Kunder måste fastställa ett inspektionsprogram baserat på hur ofta de används.

Lyftöglan eller lyftkopplingen kan utsättas för felhantering, överbelastning, slitage och andra faktorer som kan bidra till negativa effekter på lyftöglans tillåtna belastningsvärden.

Sålunda är det relevant att lyftöglan inspekteras av en utsedd person regelbundet för att utvärdera dess allmänna tillstånd och graden av slitage.

• Lyftöglor eller lyftkoppling måste inspekteras omedelbart efter återkomst från arbetsplatsen.

• Ytterligare allmänna inspektioner bör utföras med jämna mellanrum, beroende på hur ofta den används.

• Lyftögon som inte uppfyller nedanstående inspektionskriterier ska omedelbart avbrytas från användning och förstöras. Inspektionsdokument bör arkiveras för lyftögans livstid.

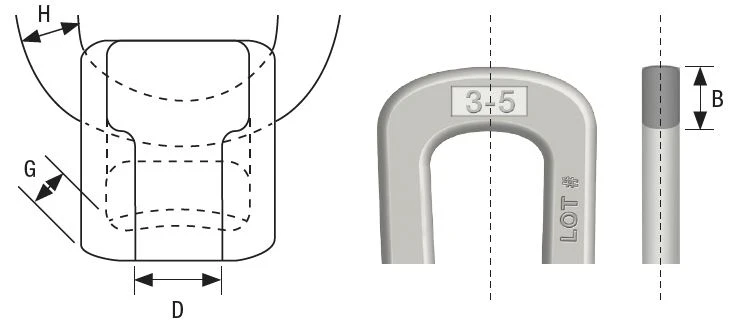

Lyftöga Lyfthuvud, bygel och bygelögla – diagram – Kontroll av kritiska mått

Samarbetsärende

Företag	Produkt	Tid	Bild
SteinBauer LLC	lyftsystem	2022-01-05
KÄRNA TECH INTERNATIONELL CORP	7000KG lyftsystem	2023-01-31





Applicering av lyftkoppling

Vanligtvis används lyftkopplingen tillsammans med lyftankare i prefabricerade betongfabriker för att lyfta prefabricerade betongväggar, prefabricerade betongplattor, trappor och andra prefabricerade komponenter. Det kan avsevärt spara arbetskraft och materiella resurser.

Vad är vår produktionsfördel med lyftkopplingen?

Innovation & automation - Vår kärnkompetens, Produktionskapacitet

15 års erfarenhet, verkstadsyta 15,000 kvadratmeter, 60 % halvautomatisk och 30 % egentillverkade maskiner.

Det vanliga materiallagret på 1,5 miljoner USD är redo för akut efterfrågan eftersom vi tillverkar 20+ välkända varumärken på OEM-basis.

Produktionsteknik

Med bara ett slag är både huvud och fot smidda, även för dubbelhuvudet, 3x snabbare, vilket sparar 60 % värmeenergi och mycket bättre precision.

Automation + fördelarna med höghastighetsborrning och gängtappning, 3x snabbare och bättre kvalitetssäkrad.

Automatisk svetsning säkerställer noll felfrekvens och hög effektivitet.

Verktygsverkstad: 20+ CNC-maskiner: Alla formar och specialmaskiner tillverkas internt och är mycket effektiva.

Provrum

Vilka inspektionsartiklar kommer att fungera på lyftkopplingen?

GME:s inställning till kvalitetskontroll är utformad för att säkerställa optimal produktkvalitet, strikt efterlevnad av din design och en reducerad kostnad för dig. Från första inlämning av artikelprov till fullständig produktion är vår kvalitetskontrollpersonal alltid på jakt efter sätt att förbättra produktkvaliteten. Vi arbetar ständigt med tillverkningsprocesser och materialproblem och förbättrar personalens expertis för att säkerställa produkten av högsta kvalitet.

Vi tillhandahåller inspektions- och testartiklarna nedan

Drag-/beständig belastningstestning, slagprovning, metallografisk testning, balanstestning, temperaturkontrolltestning, ultraviolett spektrofototestning, dimensionstestning, utseendetestning,

Mekanisk testning, toleransanalys, analys av verktygslivslängd, hårdhetstestning, varmförzinkning av pläteringstjocklek per ASTM, råhetstestning, OEM-packning.

Omfattande labb

2x100T testmaskin + Oxford Metal Spectrum meter + Vanlig labbutrustning

Besiktning & Packverkstad: Slutbesiktning och standardiserad packning m/t pallkrage.

Mycket effektiv hantering Drivs av Sage X3 ERP

Sage X3 sköter produktionen och QC, från råvaror till färdiga produkter.

Miljövänlig fabrik

25 m högt i tak med naturlig ventilation, nollutsläpp och hög energieffektivitet.

Vad är tillverkningsprocessen för lyftkoppling?

Anslagstavla för defekt produkt, arbetare hämtar den defekta produkten under drift:

Stegen att inspektera?

1. Förbered lyftöglan för inspektion

Innan inspektionen ska lyftöglan rengöras för att säkerställa att eventuella sprickor eller skador kan ses av inspektören.

2. Visuell inspektion av borgen

Inspektera fästet visuellt för eventuell sprickbildning, sprickbildning, deformation, böjning, applicerad värme eller skada på svetsen.

Om lyftöglan inte uppfyller något av dessa kriterier måste den tas ur bruk.

3. Mät borgen och borgen

Mått B och H finns i diagrammet på sidan.

Dessa mått måste uppfylla minimikraven för att Lift Eye ska klara inspektionen.

4. Visuell inspektion av lyfthuvud

Inspektera lyfthuvudet visuellt för sprickbildning, sprickbildning, deformation, applicerad värme eller skada.

Om lyftöglan inte uppfyller något av dessa kriterier måste den tas ur bruk.

5. Mät lyfthuvudet

Dimensionerna D och G finns i diagrammet på sidan.

Dessa mått måste uppfylla minimi-/maximikrav för att lyftöglan ska klara inspektionen.

Certifiering av lyftkopplingen:

Vi kommer att utfärda relevanta testrapporter innan varje parti varor skickas till kundens plats.
